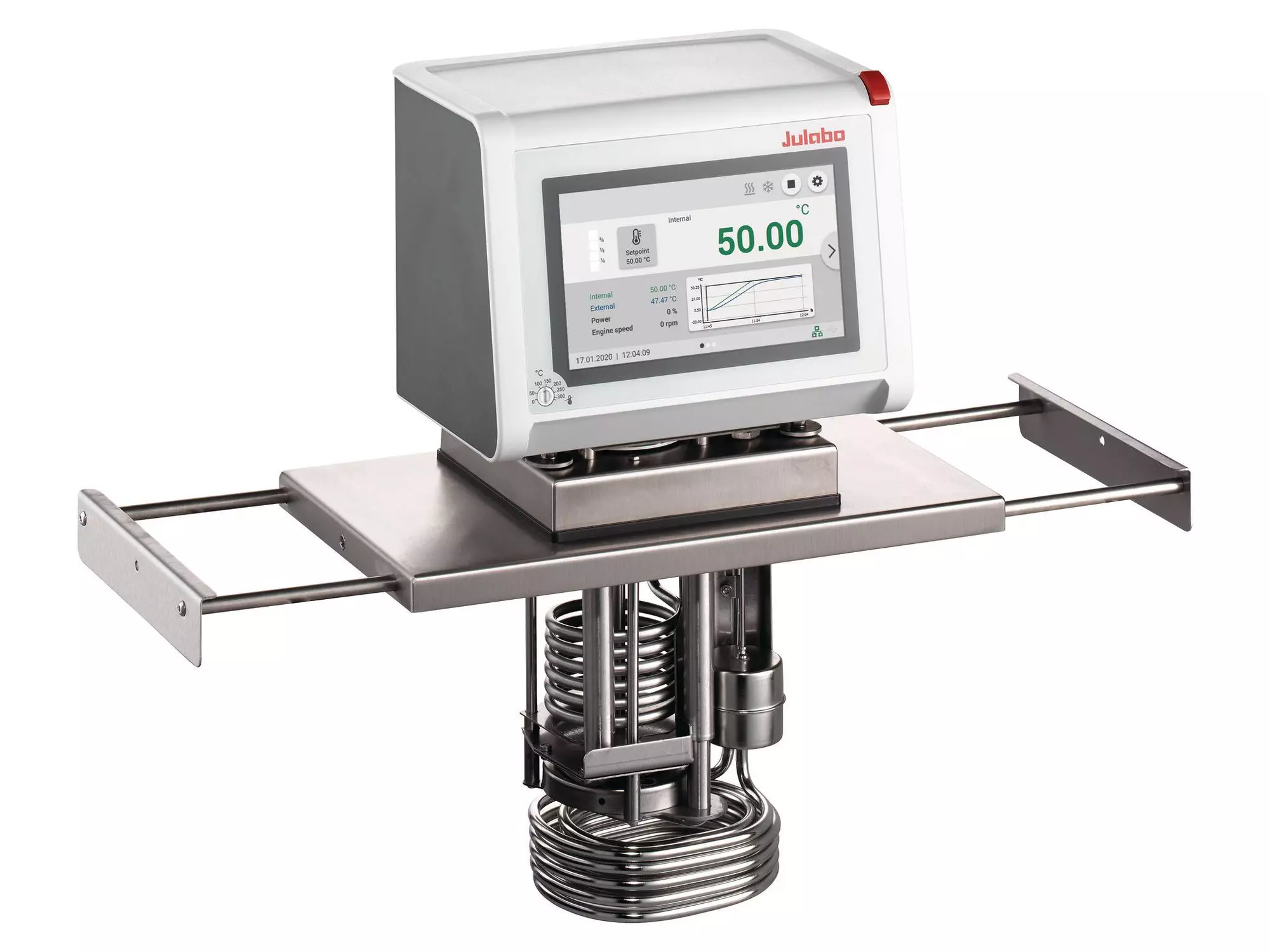

MAGIO MX-Z Thermostat sur pont
avec pompe extrêmement puissante et écran tactile intuitif
Les thermostats sur pont MAGIO fonctionnent avec une grande puissance de tempérage tout en offrant une flexibilité maximale. Grâce au pont réglable, les thermostats peuvent être utilisés avec n'importe quel cuve jusqu'à un volume de remplissage de 100 litres.

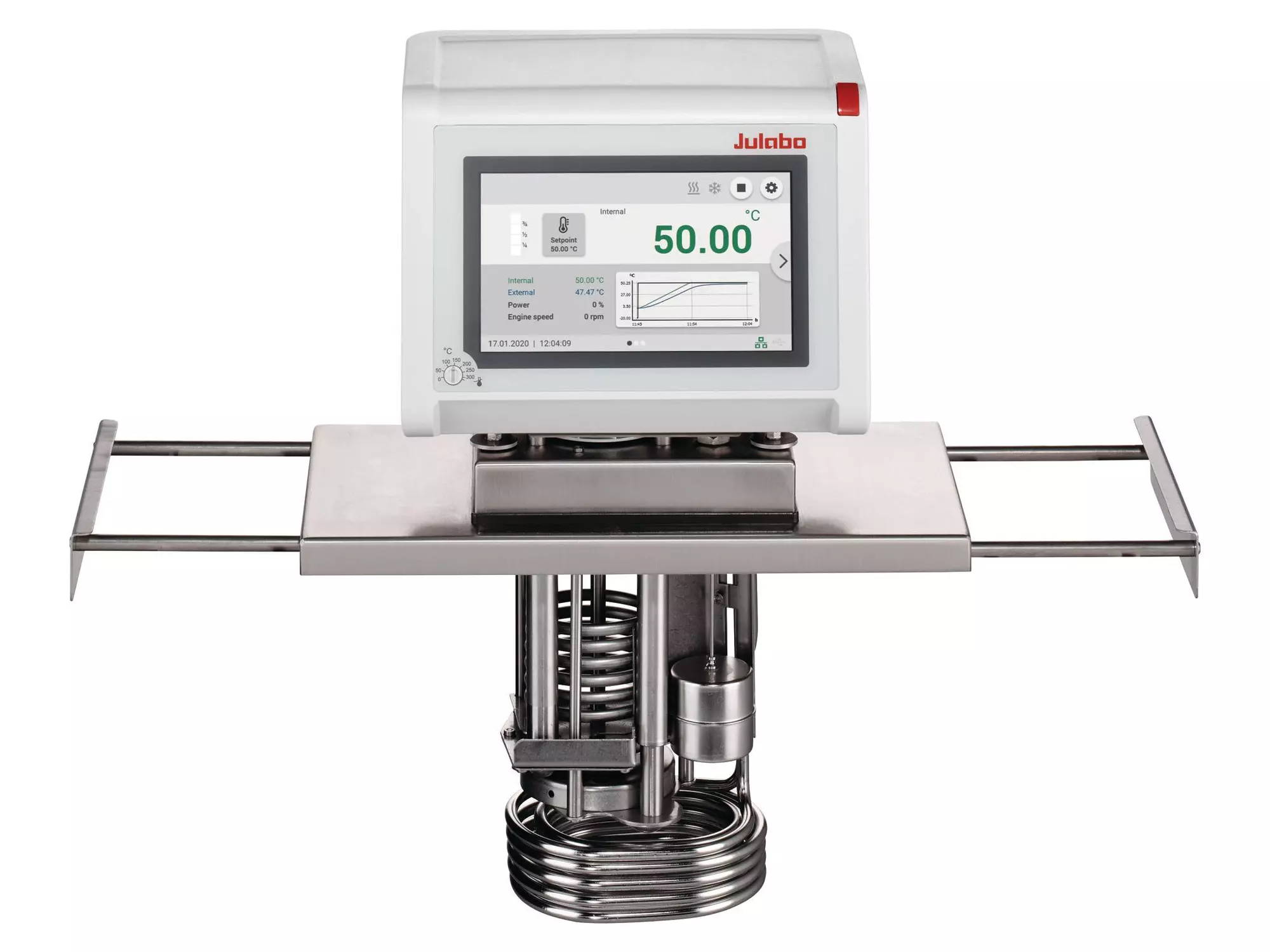

Écran tactile TFT haute résolution
L’écran tactile TFT moderne vous permet de voir toutes les informations importantes en un coup d’œil. Les trois grands écrans principaux prédéfinis affichent clairement les données et les graphiques avec les différents points forts des applications. La navigation dans le menu est intuitive, organisée en fonction de la pertinence dans le travail quotidien et facile à utiliser d'une simple pression du doigt. La fonction de support vous assiste à tout moment en répondant à vos questions détaillées.
Les performances dépendent de la tension du réseau dans le pays d'opération. Veuillez sélectionner
| Numéro de commande, y compris la version de tension | 9033201 |
|---|---|
| Plage de température de travail 1 | +20 ... +300 °C |
| Constance de température | ±0.01 °C |
| Puissance de chauffe | 3 kW |
| Débit de la pompe refoulante | 16 ... 31 l/min |
| Puissance de la pompe pression | 0.24 ... 0.92 bar |
|
Dimensions totales
(L × P × H) |
34 x 19 x 41 cm |
|
1 Pour des température proches ou en dessous de la température ambiante: utiliser le serpentin de refroidissement ou le cryoplongeur JULABO |
|
Caractéristiques du produit
- Profondeur d'immersion de 200 mm (MX-Z) et 150 mm (MS-Z)
- Strong heating capacity of 3 kW (MX-Z) and 2 kW (MS-Z)

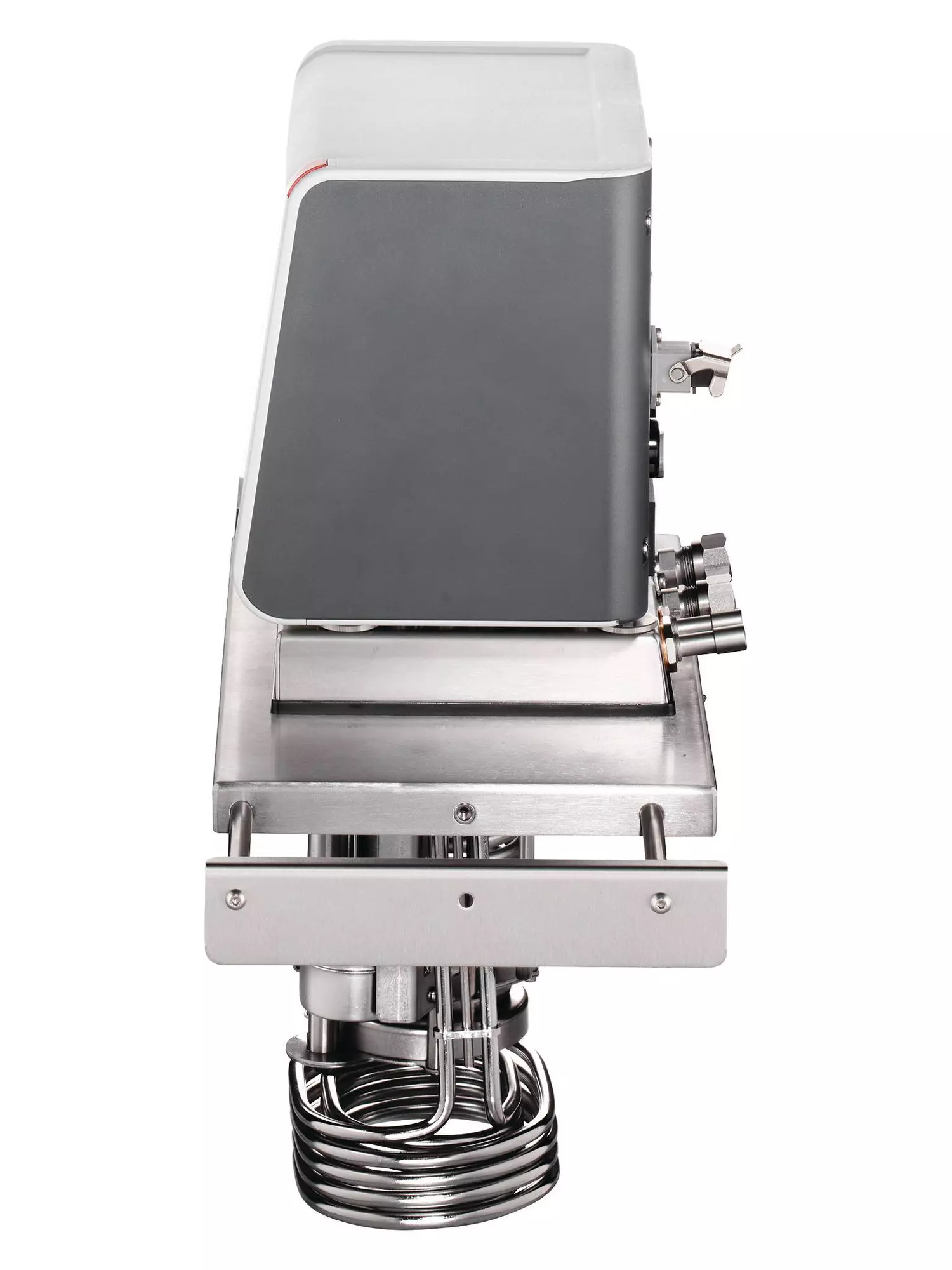

- pont en acier inoxydable extensible pour des largeurs de bain de 33 à 68 cm
- idéal pour les applications externes exigeantes
- contrôle aisé des applications complexes
- pompe de pression/d'aspiration extrêmement puissante et réglable en continu
- Débit 16 ... 31 l/min, pression de refoulement 0,24 ... 0,92 bar, pression d'aspiration 0,03 ... 0,4 bar
- pièces en acier inoxydable en contact avec le fluide
- Programmateur intégré
- Raccord Pt100 externe intégré
- Port USB
- Prise RS232 pour connexion on-line
- Interface Ethernet
- interfaces analogiques (accessoires)
- Prise "Stakei" pour vanne électro magnétique de l'eau de refroidissement
- grand écran tactile TFT haute résolution avec interface multilingue
- Classe III (FL) selon DIN 12876-1
- Raccordement d'une pompe intégrée M16×1
- Modbus TCP/IP
Données techniques pour MAGIO MX-Z
|
Dimensions totales (L × P × H) |
34 x 19 x 41 cm |
|---|---|
| Profondeur d'immersion utilisable | 20 cm |
| Poids | 7.6 kg |
| Raccords de pompe | M16x1 mâle |
| Plage de température de travail 1 | +20 ... +300 °C |
|---|---|
| Constance de température | ±0.01 °C |
| Réglage de la résolution de l’affichage de la température | 0.01 °C |
| Résolution d'affichage de la température | 0.01 °C |
| Température ambiante | +5 ... +40 °C |
|
1 Pour des température proches ou en dessous de la température ambiante: utiliser le serpentin de refroidissement ou le cryoplongeur JULABO |
|
Les performances dépendent de la tension du réseau dans le pays d'opération. Veuillez sélectionner
| Puissance de chauffe | 3 kW |
|---|---|
| Débit de la pompe refoulante | 16 ... 31 l/min |
| Puissance de la pompe pression | 0.24 ... 0.92 bar |
| Puissance d'aspiration maximale | -0.03 ... -0.4 bar |
| Viscosité max | 70 cSt |
| Consommation d'énergie | 15 A |
| Serpentin de refroidissement | intégré |
|---|
| Classification selon DIN12876-1 |
Classification III (FL) |
|---|---|
| Classification IP selon IEC 60529 |
IP 20 |
| Fonction de pompe | Pompe aspirante à pression |
| Type de pompe | Pompe à immersion |
| Langue de l'interface utilisateur | Chinese / Czech / Dutch / English / French / German / Italian / Japanese / Korean / Polish / Portuguese / Russian / Spanish / Turkish |

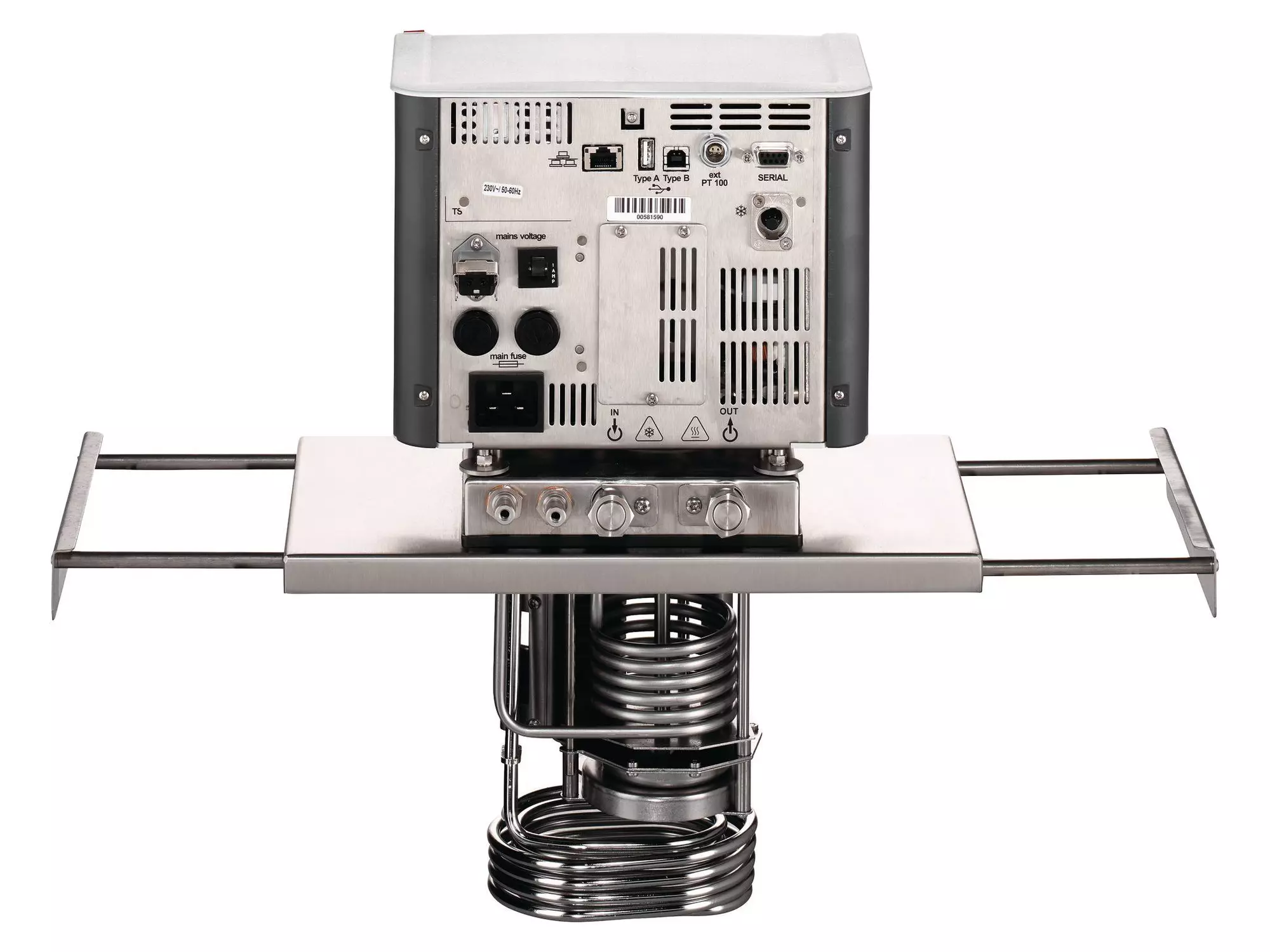

| Interfaces | Ethernet / Modbus TCP/IP / RS232 / RS485 / Stakei / USB |
|---|---|
| Raccord sonde Pt100 externe | intégré |
| Programmateur intégré | 8x60 étapes |
| Régulation de la température | ICC |
| Absolute Temperature Calibration | Calibration en 10 points |
| Affichage de la température | Écran tactile TFT 7" |
| Réglage de la température | Écran tactile |
| Minuteur electronique h:min |
00:00 ... 99:59 |
| 9033201.33 | 200-230V/50-60Hz (Raccord Schuko- CEE 7/4 Raccord Type F) |
|---|---|
| 9033201.33.chn | 200-230V/50-60Hz (Raccord CN ) |
| 2 olives appropriées pour des tuyaux de 8 et 12 mm D.I. (Connexion de pompe avec M16x1 filetage externe) |
MAGIO MX-Z Avantages
Thermorégulation intelligente.
Intelligent Cascade Control – adaptation automatique et à optimisation automatique des paramètres de régulation PID avec une constante externe de +/- 0,05 °C.
De nombreuses interfaces.
Télécommande facile, gestion des données et intégration des structures de processus. USB, Ethernet, RS232, carte SD et sortie alarme sont intégrés. D'autres interfaces sont disponibles en accessoire.
Écran tactile. Commande parfaite.
Avec l’écran tactile, l’utilisateur a toujours accès à toutes les valeurs et fonctions. La structure du menu intuitive et multilingue permet une commande parfaite.
Sécurité maximale.
La classification III conforme à la norme DIN12876-1 permet un fonctionnement sûr, même avec des fluides inflammables. Coupure automatique en cas de température haute ou de niveau trop bas.
