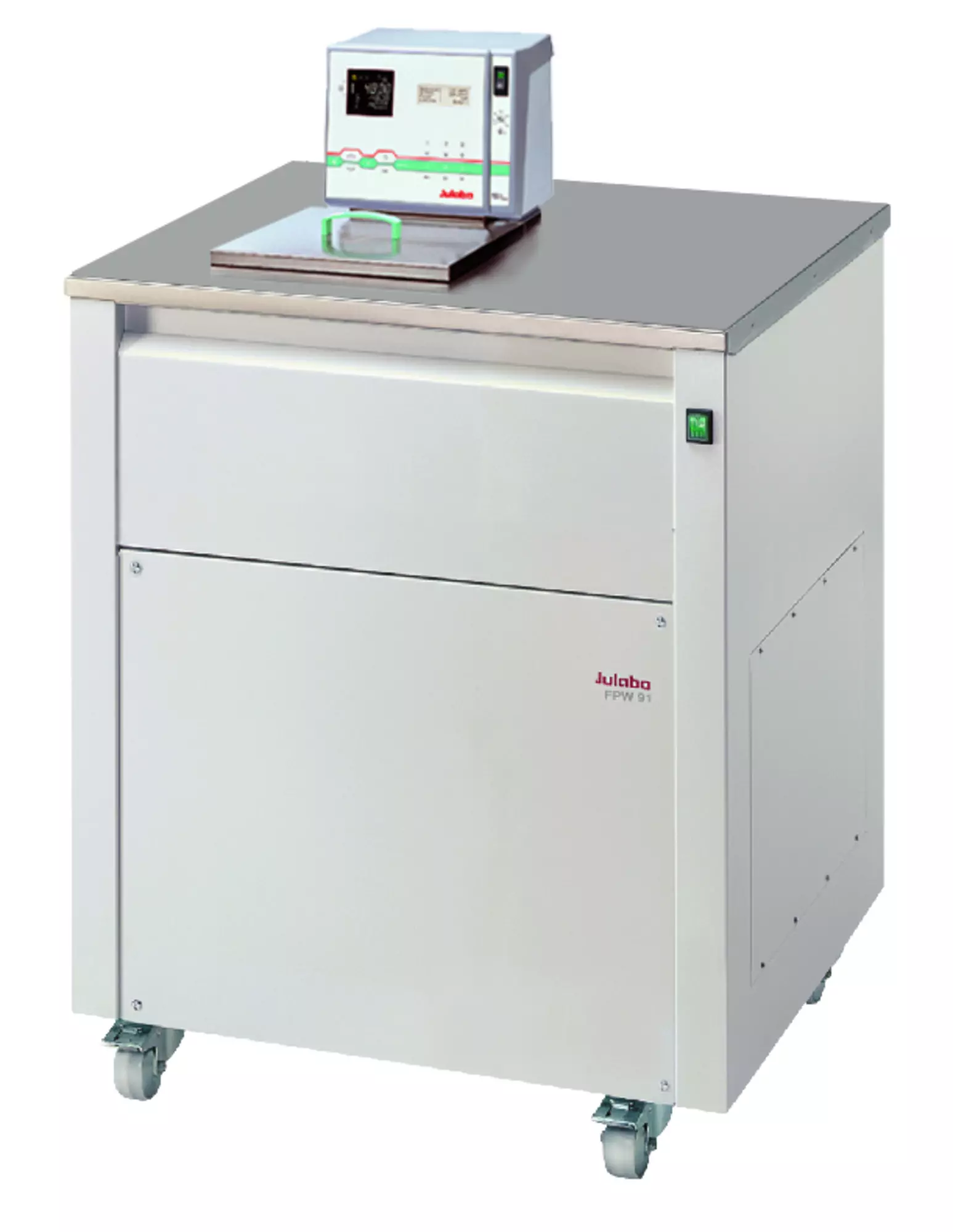

FPW91-SL Ultra-cryostat
des températures basses inférieures à -50 °C pour les applications internes et externes
Les performances dépendent de la tension du réseau dans le pays d'opération. Veuillez sélectionner
| Numéro de commande, y compris la version de tension | 9352793.07 |
|---|---|
| Plage de température de travail | -91 ... +100 °C |
| Constance de température | ±0.2 °C |
| Puissance de chauffe | 3 kW |
| Débit de la pompe refoulante | 22 ... 26 l/min |
| Puissance de la pompe pression | 0.4 ... 0.7 bar |
|
Ouverture de bain utilisable (W x L / D) |
28 x 23 / 20 cm |
| Volume de remplissage | 22 l |
|
Dimensions totales
(L × P × H) |
85 x 76 x 116 cm |
Caractéristiques du produit
- Affichage VFD Comfort
- Ecran LCD Dialog pour un guidage interactif de l'utilisateur
- Clavier pour entrer la valeur de consigne protégé par un film, valeurs d'alerte et d'alarme et fonction menu
- Regulation de la temperature ICC (Intelligent Cascade Control) , auto optimisant
- TCF Temperature Control Features pour optimisation de la regulation
- Calibration en 3 points ATC3
- Prise pour sonde externe PT100 pour mesurer et pour réguler
- Smart Pump, pompe avec réglage de la puissance par paliers
- Alerte pour niveau bas de bain unique
- Sécurité de surchauffe réglable à l'écran
- Prise RS232/RS485 pour connexion on-line
- Programmateur a 6x 60 pas integre
- Prise "Stakei" pour vanne électro magnétique de l'eau de refroidissement et HSP Booster Pompe
- Régulation proportionnelle de la puissance frigorifique
- Active Cooling Control: utilisation de la pleine puissance de froid sur toute la plage de température
Données techniques pour FPW91-SL
|
Dimensions totales (L × P × H) |
85 x 76 x 116 cm |
|---|---|
| Volume de remplissage | 22 l |
| Poids | 303 kg |
| Raccords de pompe | M16x1 mâle |
| Raccord refroidissement | G¾ in |
| Plage de température de travail | -91 ... +100 °C |
|---|---|
| Constance de température | ±0.2 °C |
| Réglage de la résolution de l’affichage de la température | 0.01 °C |
| Résolution d'affichage de la température | 0.01 °C |
| Température ambiante | +5 ... +40 °C |
Les performances dépendent de la tension du réseau dans le pays d'opération. Veuillez sélectionner
| Puissance de chauffe | 3 kW | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Puissance frigorifique
1 Données de performances mesurées selon DIN 12876. Puissances de froid jusqu’à 20 °C mesurées avec de l’éthanol, au-dessus de 20 °C mesurées avec de l’huile thermique, sauf indication contraire. Les données de performances sont valables pour une température d’environnement de 20 °C. Les valeurs de performances peuvent différer de celles d’autres liquides de bain. |
|||||||||||||||||||||||||||||||
| Débit de la pompe refoulante | 22 ... 26 l/min | ||||||||||||||||||||||||||||||
| Puissance de la pompe pression | 0.4 ... 0.7 bar | ||||||||||||||||||||||||||||||
| Puissance d'aspiration maximale | 0.2 ... 0.4 bar | ||||||||||||||||||||||||||||||
| Viscosité max | 70 cSt | ||||||||||||||||||||||||||||||
| Consommation d'énergie | 32 A | ||||||||||||||||||||||||||||||
| Couvercle | intégré |
|---|---|
|
Ouverture de bain utilisable (W x L / D) |
28 x 23 / 20 cm |
| Refroidissement machine frigorifique | 2ème étape Eau |
|---|---|
| Pression maximale de l'eau de refroidissement | 6 bar |
| pour fournir la pleine puissance frigorifique selon les valeurs du catalogue | |
| Plage de température de l’eau de refroidissement | 20 °C |
|---|---|
| Pression de l'eau de refroidissement | 3.5 bar |
| Consommation d'eau de refroidissement | 7.5 l/min |
| Classification selon DIN12876-1 |
Classification III (FL) |
|---|---|
| Classification IP selon IEC 60529 |
IP 21 |
| Interfaces | Profibus facultatif |
|---|---|
| Raccord sonde Pt100 externe | intégré |
| Programmateur intégré | 6x60 étapes |
| Régulation de la température | ICC |
| Absolute Temperature Calibration | Calibration en 3 points |
| Affichage de la température | VFD |
| Réglage de la température | Clavier |
| 9352793.16 | 230V/3PPE/60Hz (sans Raccord) (R404A) |
|---|---|
| 9352793.07 | 400V/3PNPE/50Hz (Raccord 63A CEE) (R404A) |
| 2 olives appropriées pour des tuyaux de 8 et 12 mm D.I. (Connexion de pompe avec M16x1 filetage externe) |
| Livrées avec l‘appareil: 2 olives pour des tuyaux de 8 et 12 mm D.I. (Connexion de pompe avec M16x1 filetage externe). |
Accessoires pour FPW91-SL
Téléchargements pour FPW91-SL
Nous pouvons vous faire parvenir les versions imprimées de notre catalogue et de nos brochures.
Demander une brochureFPW91-SL Avantages
Pour des liquides caloporteurs inflammables
Classification III (FL) selon DIN 12876-1
ATC3. Calibrage.
‘Absolute Temperture Calibration’ pour compenser une différence de température causée par des facteurs physiques, calibrage à 3 points.
Processus. Sous contrôle.
Contrôle total de la dynamique de régulation, accès aux paramètres de régulation importants pour une optimisation individuelle du processus.
100% de la puissance frigorifique
‘Active Cooling Control’ pour une utilisation complète de la puissance frigorifique sur tout le domaine de température; refroidissement rapide, également à de hautes températures
